离线式PCB X-RAY DR

采用自主研发的碳纳米管X光管以及高分辨率平板探测器，
能够快速获取优质的二维检测图像。最优分辨率可达到2.5μm
轻松胜任各种PCB电路板的尺寸和缺陷检测需求。广泛应用于
新产品研发及质量抽检、失效分析。
了解更多

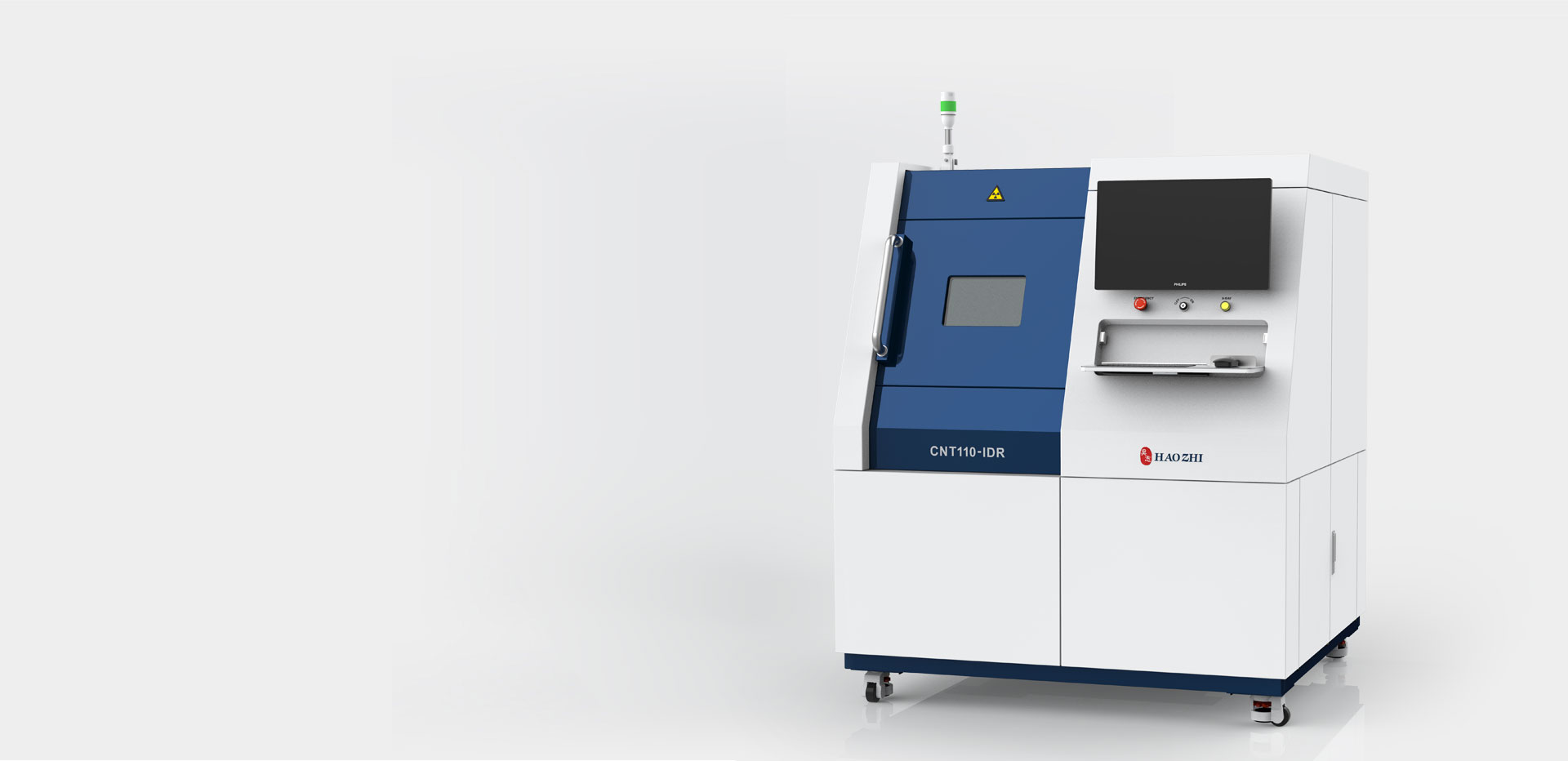

离线式 PCB类 X-RAY 检测DR设备
离线式 PCB类 X-RAY 检测DR设备

专为PCB产业设计

适用于不同类型的PCB检测
PCB 内层尺寸和缺陷检测。

离线式 PCB类 X-RAY 检测DR设备

采用自主研发的碳纳米管X光管

高光子效率碳纳米管
一体化X射线源
支持多角度2.5D检测 可升级为3D
可提供定制化软件功能

离线式 PCB类 X-RAY 检测DR设备

一键获取高分辨率的图像

最优分辨率可达到2.5μm
轻松胜任 PCB内层尺寸
和缺陷检测 广泛应用于
新产品研发及质量抽检、失效分析

离线式 PCB类 X-RAY 检测DR设备

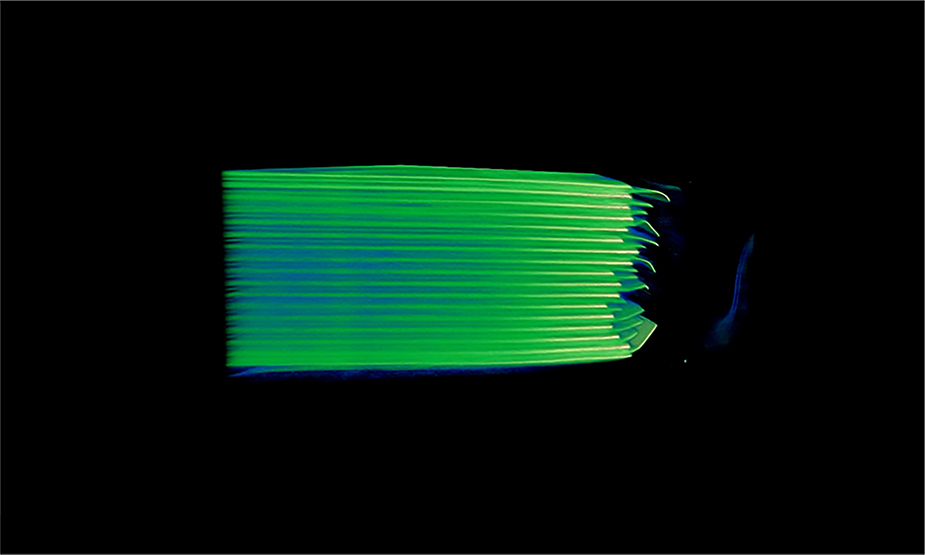

应用案例&检测效果
规格参数
  • 系统参数
  • X射线源
  • 探测器
系统参数 灰度等级 14/16bits
系统分辨率 5μm
标准外形尺寸 1454x1360x1785mm
整体重量 1000kg
载物台尺寸 510x440mm
最大倾斜角度 60°
X射线源 工作电压 90~150KV
工作电流 10~150μA
焦点尺寸 3~15μm 可选
光管类型 闭管
探测器 探测器类型 数字平板探测器
像素尺寸 49.5μm 可选配更高级别
像素数量 1300x1152 可选配更高级别
成像面积 64x57mm 可选配更高级别
